| 示意图仅供参考 |
| 一．功能 |

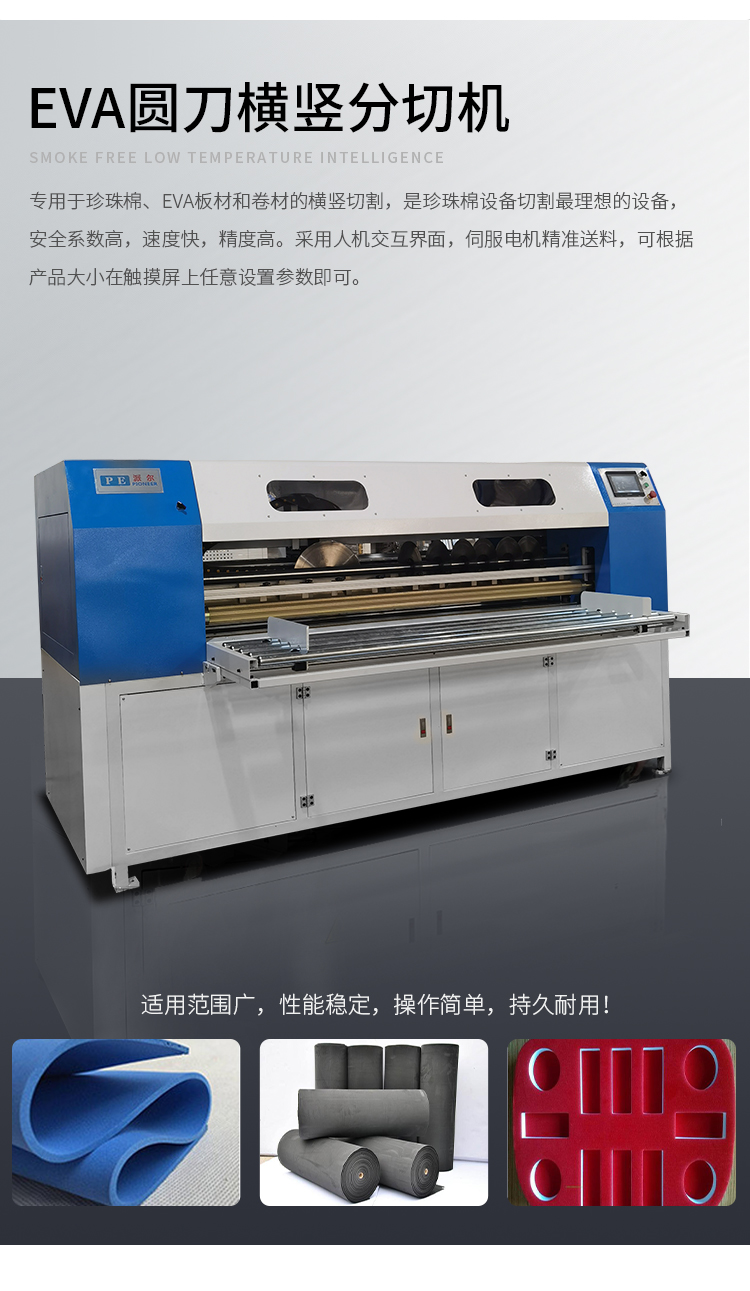

专用于珍珠棉、EVA板材和卷材的横竖切割，是珍珠棉设备切割最理想的设备，安全系数高，速度快，精度高。采用人机交互界面，伺服电机精准送料，可根据产品大小在触摸屏上任意设置参数即可。 |

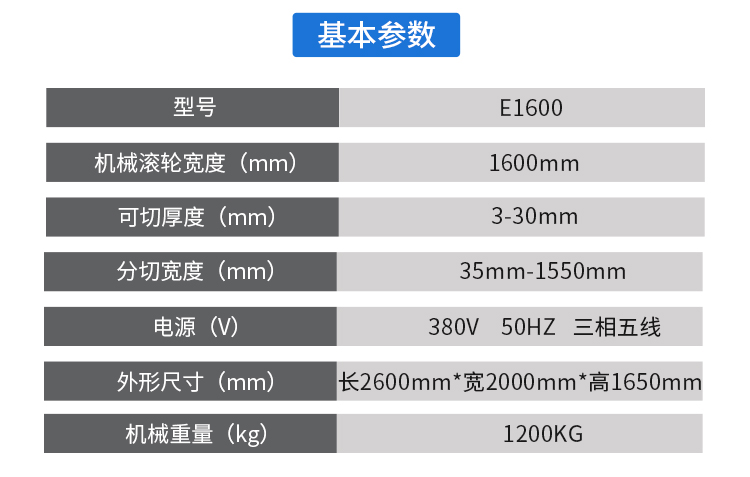

| 二．工作参数 |
1.机械滚轮宽度：1600mm |

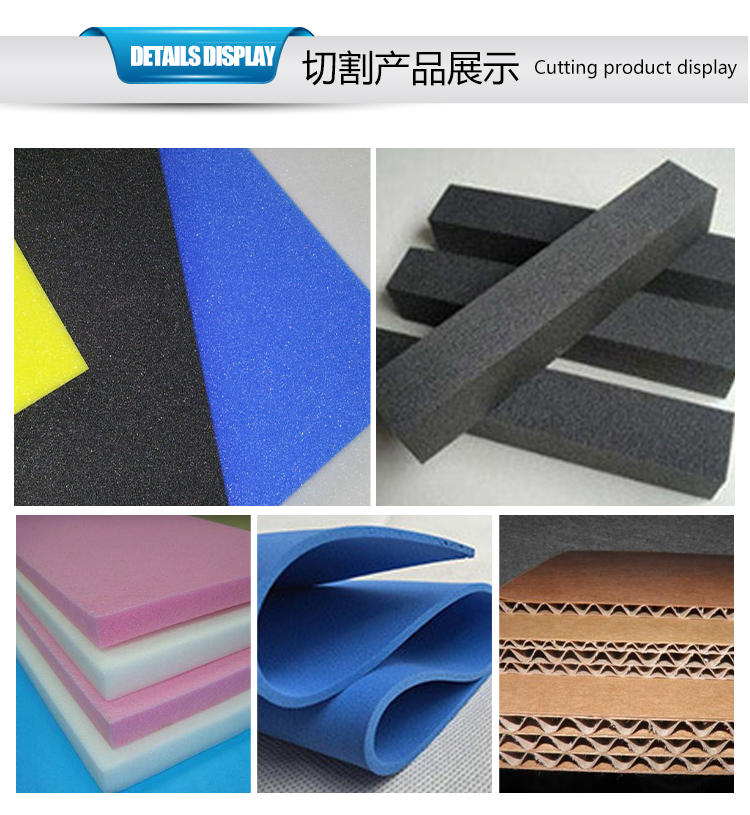

| 2.适用材料：珍珠棉、EVA |
| 3.可切厚度：3-30mm |
| 4.有效宽度：1600mm |
| 5.分切宽度：35mm-1550mm |
| 6.最小可切长度：100mm |
| 7.送料速度：0-700mm/s |
| 8.电源：380V 50HZ 三相五线 |
| 9.气源：不小于0.6兆帕（自备） |
| 10.设备外形尺寸：长约2600mm*宽约2000mm*高约1650mm |
| 11.设备重量：约1200Kg |
| 三．主机配置 |

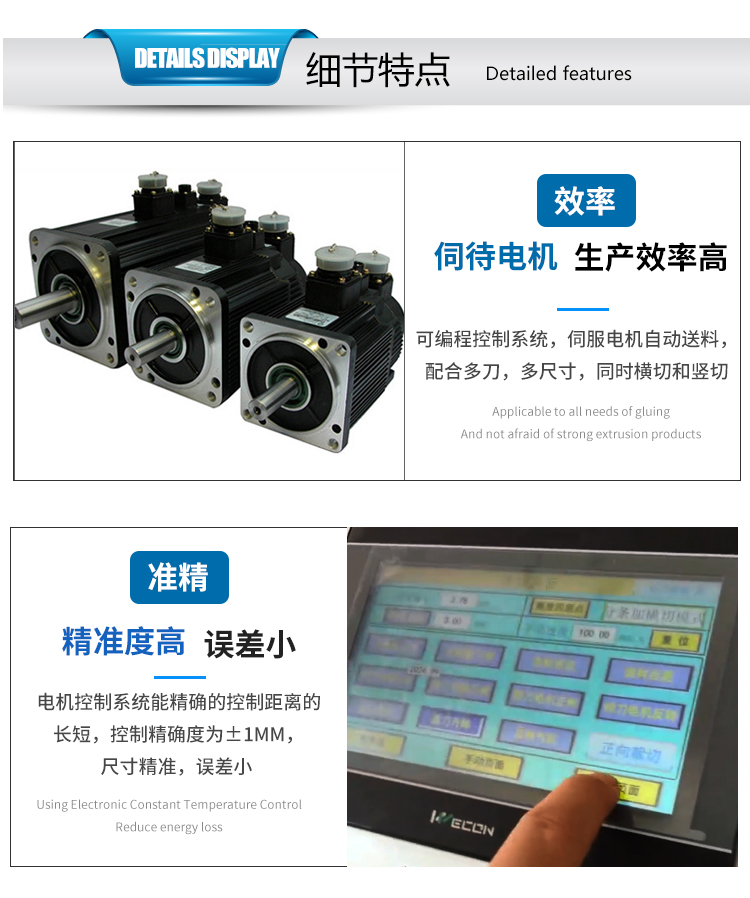

1.主机送料电机：15牛米定制东菱伺服电机 |
1组 |
| 2.圆刀电机：4Kw电机配1:10蜗轮蜗杆减速机 |
1组 |
| 3.升降滚筒调节电机：200w电机配1:50齿轮减速机 |
1组 |
| 4.升降螺杆：材料调质加硬发黑处理 |
4组 |
| 5.主传动辊：100mm直径滚花辊筒表面镀铬处理 |
4组 |
| 6.辅助辊筒：50mm直径滚花辊筒表面镀铬处理 |
2组 |
| 7.主传动件:铝合金材料同步轮配圆弧齿8mm同步带 |
整套 |
| 8.升降滚筒传动件：2分链轮配2分链条；传动杆配圆锥直齿轮 |
2套 |
| 9.圆刀轴：配刻度尺 |
1套 |

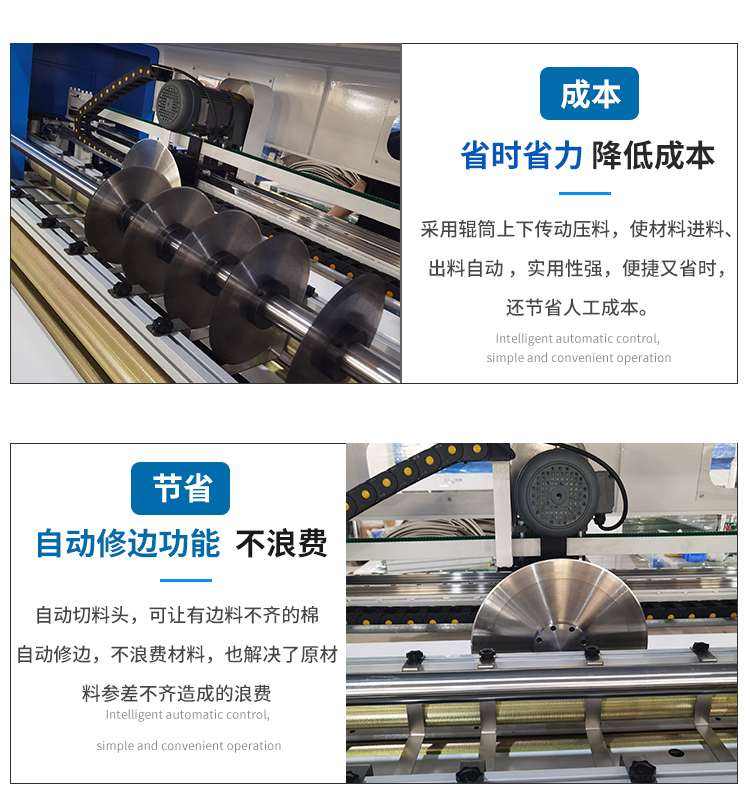

| 10.刀具1：圆刀、圆刀座、压条 |
6套 |
| 11.出料板：不锈钢 |
1套 |
| 12.刀具2：圆刀 |
1套 |
| 13.主机配脚杯脚轮 |
4套 |

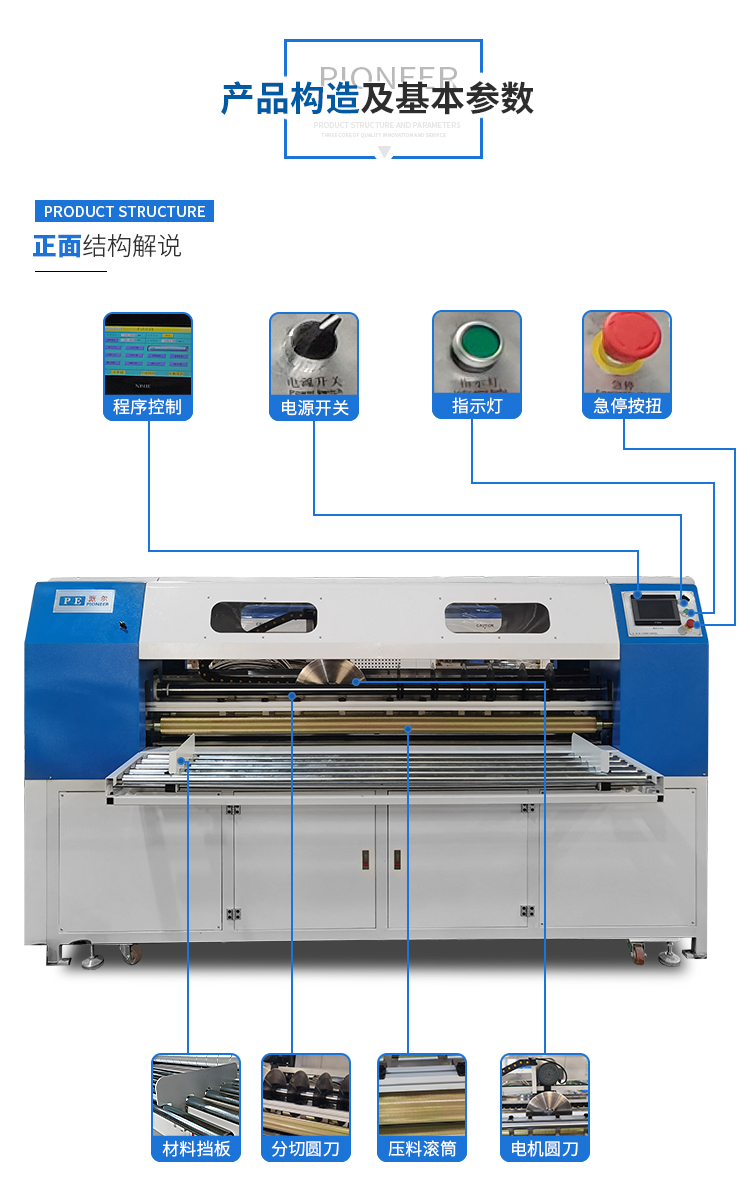

| 14.核心电器元件：信捷PLC、威纶7寸触摸屏、正泰继电器、施耐德按钮开关、欧姆龙中间继电器 |
1套 |
| 四.配件 |
1.内六角扳手 |
1套 |
| 2.一字螺丝刀 |
1套 |
| 3.十字螺丝刀 |
1套 |
| |
|
| |
|
| 五.售后服务 |
1. 该设备免费保修一年（人为或不可抗力除外），保修期内免费维修（100公里以外收取路费即可）。保修期后出现故障，只收取应有的人工、路费及材料费。售后服务专线：0769-89383948 |
|
